Règles et lois pour le réseau Ethernet

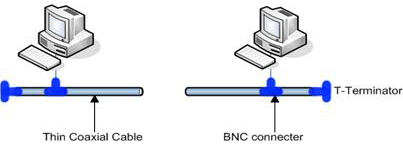

+ 10 Base 2 :


On le trouve souvent dans des petits réseaux en utilisant la structure de réseau de type BUS. L'information peut être transférée aux vitesses de 10 megabits par seconde (Mbps).


- Le câble coaxial fin
- Connecteur: BNC, T-Connector, T-Terminator
- NIC: La Carte avec le port BNC

   Contraint :


- Segment du réseau: 30 stations, y compris un répéteur.
- Chaque segment doit être connecté par 2 terminateurs (T-Terminator) et un des 2 terminateurs doit être connecté à la masse (Ground)
- Distance entre 2 stations (station-station) : 1/2 m au moins.
- Distance entre 2 segments : 185m (Maximum)

   Loi : Ethernet 5-4-3


- 5 Segment (en séries)
- 4 Répéteur (en séries)
- 3 Segments peuvent contenir les stations utilisables : Ce sont les postes de travail utilisables sur le réseau

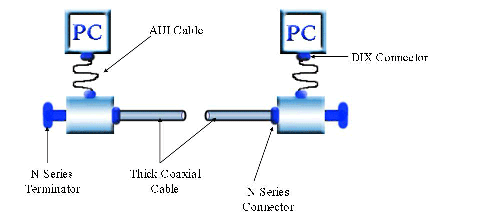

+ 10 Base 5 :


L'information peut être transférée aux vitesses de 10 megabits par seconde (Mbps).


- NIC avec connecteur DIX
- Le câble coaxial épais: RG11
- Emetteur-Récepteur (Transceiver)
- AUI (Adaptor Unit Interface) : câble pour connecter l'Emetteur-Récepteur et NIC.
- N séries connecteurs et N séries Terminateurs.

- Station pour chaque segment: 100 Maximum
- Distance maximum entre deux stations : 500 m
- Distance minimum entre deux stations: 2,5 m
- AUI: 2,5m Maximum
- Loi Ethernet 5-4-3
- Diamètre de réseau: 2500m (c'est la distance la plus longue entre deux machines sur le réseau)

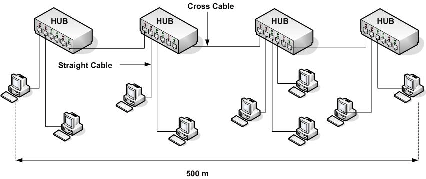

+ 10 Base T :


le 10BaseT emploie le câble UTP/STP qui peut transférer l'information à la vitesse de 10 ou 100 megabits par second (10/100 Mbps). Le câble STP qui peut transférer l'information à 100 Mbps s'appelle également "100BaseT".


- UTP ou STP: (Unshield Twisted Pair) ou (Shield Twisted Pair), Catégories 3, 4, 5 et 6
- HUB, SWITCH pour 10 Base T
- Connecteur RJ45
- NIC avec le port RJ45
- Distance Max entre deux HUBs ( HUB-HUB) : 100m
- Distance Max entre HUB et Station de travail (HUB-Station) : 100m
- Câble pour connecter HUB et Station: câble droit ( straight cable)
- Câble pour connecter HUB et HUB: câble croisé (cross cable)
- Réseau détente : HUB en 4 séries.
- Distance Max entre deux machines: 500m

Remarque: On peut connecter HUB et HUB avec un câble cascade (Stack Cable) : On peut donc gagner des ports pour connecter autres machines au réseau.

+ 10 Base Tx (Fast Ethernet) :


De plus nouveaux réseaux Ethernet peuvent maintenant transférer l'information aux vitesses de 100 megabits par seconde et encore plus rapidement. Le fil de Gigabit Ethernet et Ethernet Rapide (Fast Ethernet) a été développé pour transférer efficacement des informations plus complexes, tels que des vidéos et des images.


- NIC pour Fast Ethernet
- HUB classe II pour Fast Ethernet.
- Connecteur RJ45
- UTP ou STP: cat 5.
- 2 HUB (Max)
- Distance Max entre station et station: 250m
- Ce standard est sous développement.

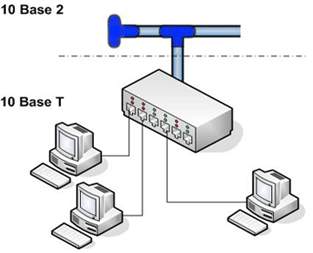

+ Hybride Ethernet :


On peut bien installer un réseau de type 10Base2 et 10BaseT ensemble, mais un réseau hybride emploie beaucoup de différentes technologies et peut donc être difficile à contrôler et administrer. Les dispositifs pour le réseau Ethernet nous permettent d'intégrer par exemple un réseau de type BUS (10Base2) avec un autre réseau de type d'Etoile (10BaseT).

Câblage : UTP, STP et RJ45

RJ45

Norme de couleurs :



Nº	Signaux	Couleur
1 2 3 4 5 6 7 8	TD+  TD-  RD+      RD-	Blanc vert  Vert  Blanc orange  Bleu  Blanc bleu  Orange  Blanc marron  Marron	Blanc orange  Orange  Blanc vert  Bleu  Blanc bleu  Vert  Blanc marron  Marron




La broche numéro 4, 5, 7 et 8 ne sont pas utilisées pour le réseau 10BaseT.

Pour les deux cartes de réseau qui sont reliées directement entre elles, il faut le câble croisé, pour que la paire émission d'un port corresponde à la paire de l'autre.
La connexion entre HUB et HUH utilise le câble soit croisé soit droit.

Le câblage croisé est simple, on met la broche numéro 1 avec 3 et la broche numéro 2 avec 6.
